Motor Foundation
什么是電動機？
摘要：電動機（Motor）是把電能轉換成機械能的一種設備，它的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源。
電動機（Motor）是把電能轉換成機械能的一種設備，它的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源。
電機基本構造
摘要：電機的基本構造主要分為兩大部分：定子和轉子。
電機的基本構造主要分為兩大部分：定子和轉子。
定子包括：主磁極，機座，換向極，電刷裝置等。
轉子包括：電樞鐵芯，電樞繞組，換向器，軸等。

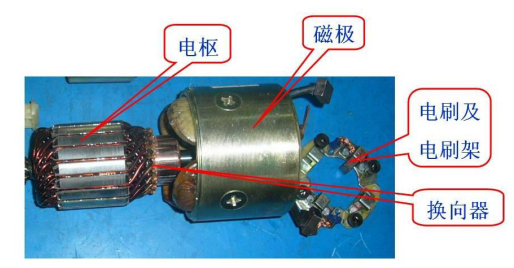

圖2.1 電機內部構造示意圖
有刷電機和無刷電機
摘要：有刷電機的換相原理：有刷電機的主要換相結構為電刷和換向器。電刷與換向器不斷接觸摩擦，在轉動中起到導電和換相作用。
有刷電機的換相原理：有刷電機的主要換相結構為電刷和換向器。電刷與換向器不斷接觸摩擦，在轉動中起到導電和換相作用。
無刷電機的換相原理：無刷電機，是使用一套電子設備，通過霍爾元件，感知永磁體磁極的位置，根據這種感知，使用電子線路，適時切換線圈中電流的方向，保證產生正確方向的磁力，來驅動電機。
圖3.1有刷電機換相示意圖
圖3.2無刷電機換相示意圖
有刷電機無刷電機優缺點：有刷電機機構簡單，生產加工容易，維修方便，控制簡便的特點，但是由于其電刷換相的結構，導致有刷噪音大，碳刷存在磨損，需要定期進行更換，同時碳刷與線圈接線頭之間通斷交替，會發生電火花，產生電磁破，干擾電子設備。而無刷電機去除了電刷，運轉時不再產生電火花，用最直接的方式大大減少了電火花對遙控無線電設備的干擾。并且由此帶來了噪音低，運轉順暢，長壽命，低維護成本等優點。
電機發熱的原因以及影響
摘要：電機負載運行時電機內有功率損耗，最終都將變成熱能，這就會使電機溫度升高，超過了周圍環境溫度。
電機負載運行時電機內有功率損耗，最終都將變成熱能，這就會使電機溫度升高，超過了周圍環境溫度。
電機負載運行時，從盡量發揮它的作用出發，所帶負載即輸出功率越大越好(若不考慮機械強度)。但是輸出功率越大、損耗功率越大，溫度越高。
我們知道，電機內耐溫最薄弱的東西是絕緣材料，如漆包線。絕緣材料耐溫有個限度，在這個限度內，絕緣材料的物理、化學、機械、電氣等各方面性能都很穩定，其工作壽命一般約為 20 年。超過這個限度，絕緣材料的壽命就急劇縮短，甚至會燒毀。這個溫度限度，稱為絕緣材料的允許溫度。絕緣材料的允許溫度，就是電機的允許溫度;絕緣材料的壽命，一般就是電機的壽命。
行星減速器
摘要：行星減速器的原理是一種動力傳達機構，利用齒輪的速度轉換器，將馬達的回轉數減速到所要的回轉數，并得到較大轉矩的機構。
行星減速器的原理是一種動力傳達機構，利用齒輪的速度轉換器，將馬達的回轉數減速到所要的回轉數，并得到較大轉矩的機構。行星減速器傳動軸上的齒數少的齒輪嚙合輸出軸上的大齒輪以達到減速的目的。相對于一般結構的減速器，行星減速器的傳動比范圍大，運轉平穩，壽命長，噪聲低，結構緊湊，重量輕，體積小等特點。
圖5.1 行星結構示意圖1 圖5.2星型結構示意圖2
A:內齒圈 Ring Gear
B:中心齒輪 Sun Gear
C:行星齒輪 Planet Gear
